Zumbach zeigt Lösung für berührungslose Profilmessung

Der Weltmarktführer in berührungsloser Messtechnik, Zumbach Electronic, stellt das Inline-Profilmesssystem PROFILEMASTER^® her, welches die Onlineüberwachung komplexer Profile ermöglicht. Der PROFILEMASTER^® wurde entwickelt, um die Produktqualität durch frühzeitiges Erkennen von Prozessproblemen zu verbessern und bietet hochpräzise Messungen für alle Profile und Rohre, einschliesslich Stahl, Kunststoff, Gummi und andere Materialien.

PROFILEMASTER^® nutzt ein Messprinzip, das auf der 2D-Lasertriangulation basiert, bei der vier (oder mehr) Laser die Produktoberfläche beleuchten und zugehörige Matrixkameras die Lichtkontur aus einem schrägen Winkel erfassen. Die PROFILEMASTER^®-Software fügt die erfassten Segmente zu einem orthogonalen Profilquerschnitt zusammen und macht so eine nachträgliche manuelle Messung überflüssig.

Dank des einzigartigen Konzepts sind präzise und zuverlässige Messungen für praktisch jede Form garantiert, unabhängig von der Torsion. Eine fortschrittliche Software-Toolbox ermöglicht die Messung von Winkeln, Breiten, Tiefen, Dicken, Radien, Durchmessern, Abständen oder Abweichungen vom Sollwert. Zusätzlich können Profilformen einfach aus bestehenden DXF-Dateien importiert werden.

Die wichtigsten Merkmale der PROFILEMASTER^®-Reihe: ·

• Ein System für jede Anforderung: Der Einsatz des PROFILEMASTER^®-Systems ist durch die zahlreichen Modellvarianten mit unterschiedlichen Schutzgehäusen praktisch unbegrenzt und ermöglicht den Einsatz in den verschiedensten Anwendungen.
• Echtzeit-Überwachung von komplexen Profilen: Kontinuierliche Überwachung und Messung der Produktgeometrie die den Bediener warnt, wenn das Produkt außerhalb der Toleranz liegt.
• Hochpräzise Messungen: Zuverlässiger Betrieb der Prozessprobleme in einem frühen Stadium erkennt, was zu einer höheren Produktqualität und weniger Ausschuss führt.

PROFILEMASTER^® PMM-Serie für Kaltmetallanwendungen:

• 4 Laser/Kamera-Module im PMM 30/50/80/130; 6 Laser/Kamera-Module im PMM 160
• Abtastrate bis zu 150 Scans/Sekunde

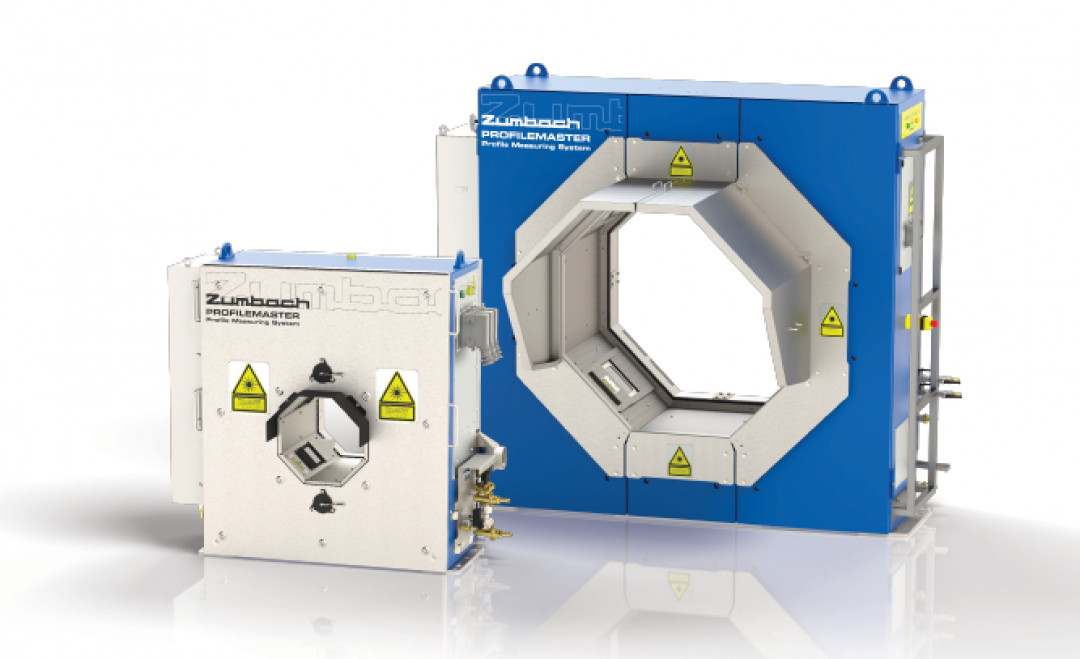

PROFILEMASTER^® High Speed SPS Serie für Heiß- und Kaltmetallanwendungen:

• Von 4 Laser-/Kameramodulen bis zu 8 Laser-/Kameramodulen
• Abtastrate bis zu 2000 Scans/Sekunde
• Geeignet für Produkttemperaturen bis zu 1200°C

Die PROFILEMASTER^® PMM-Reihe ist in fünf Modellen erhältlich, die einen minimalen Produktdurchmesser von 2 mm bis zu 144 mm abdecken. Die PROFILEMASTER^® SPS-Baureihe ist in vier Modellen erhältlich, die einen minimalen Produktdurchmesser von 5 mm (SPS 50-S4 System) bis zu 600 mm abdecken.

(Quelle: Zumbach)
